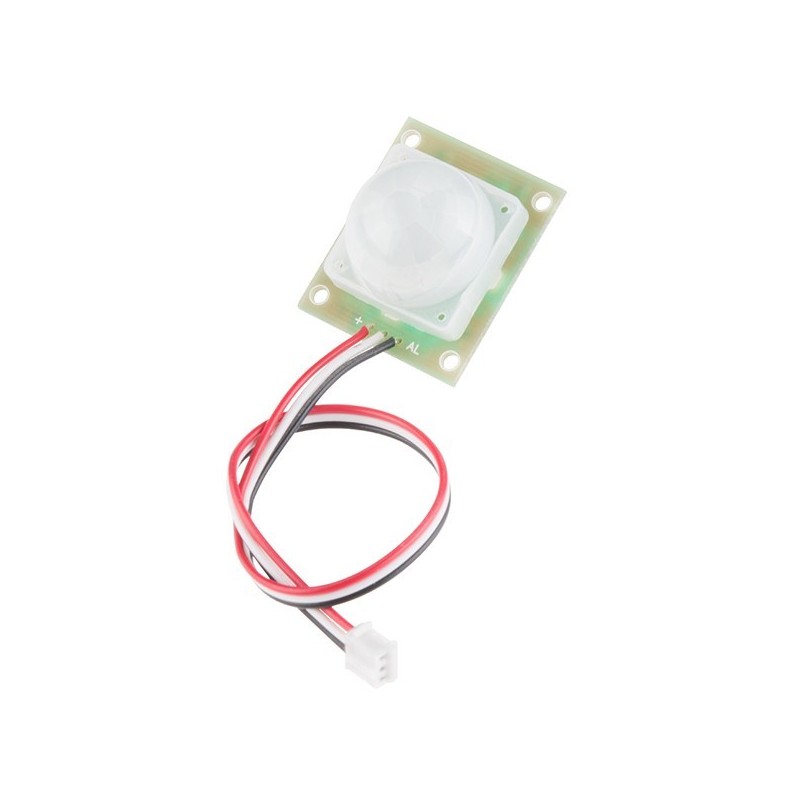

Pasivni infrardeči senzor zaznava gibanje virov infrardeče svetlobe enakih valovnih dolžin, kot jo oddajajo ljudje. Ta tip pasivnih infrardečih detektorjev je uporabljen v varnostnih in avtomatizacijskih aplikacijah, za vklop kamer, luči in druge namene.

Dva piroelektrična detekcijska elementa omogočata zaznavanje gibanja virov infrardeče svetlobe, ob hkratni izključitvi sevanja ozadja. Za fokusiranje infrardeče svetlobe na zaznavna elementa se uporablja plastična leča.

Po vklopu napajanja senzor potrebuje 1-2 sekundi za samo-kalibracijo na infrardeče sevanje ozadja, preden lahko zaznava gibanje. Po kalibraciji senzor postavi Alarm izhod (tipa open collector) na logično 0 za čas zaznanega gibanja. Če gibanje ni zaznano je izhod v plavajočem stanju. Uporaba odprto-kolektorskega izhoda omogoča vezavo večih senzorjev gibanja na en vhod, je pa zaradi tega potrebno uporabiti upor za dvig nivoja (pull-up). Če se bo katerikoli senzor na isti liniji aktiviral, bo postavilo vaš vhod na logično 0.

Senzor mora biti napajan z 12 V, signalni izhod je tipa odprt-kolektor (open collector) in potrebuje upor za dvig nivoja (pull up).

Priklop je z 3-kontaktnim ženskim JST PH konektorjem.

Primer uporabe senzorja z Arduino-m najdete na tej povezavi: http://bildr.org/2011/06/pir_arduino/
