Navodila za sestavljanje Boty 1.6 mini mobilne osnove za robota
Izdelek si lahko ogledate tukaj: https://www.prohobi.net/ps2018/si/boty-robotska-osnova/1419-boty-16-robot-chassis.html
1.Sestavimo stranici

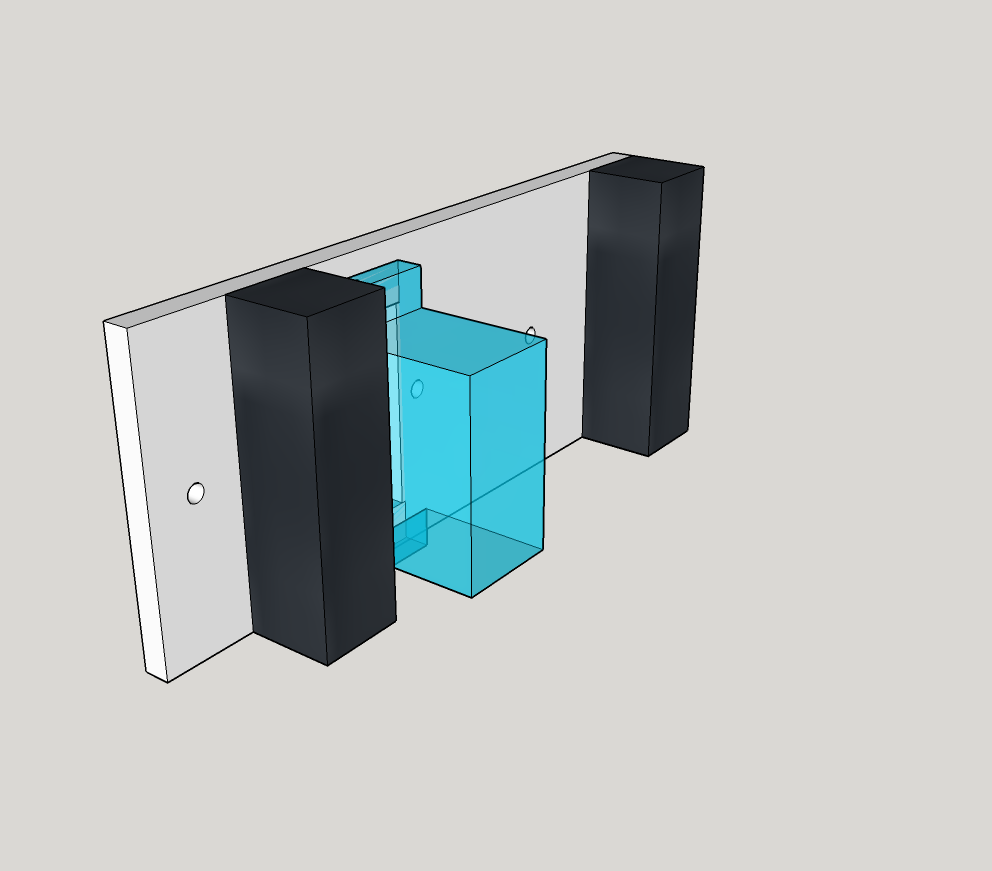

Najprej montiramo servo motorja, kot prikazuje slika, pri tem pazimo na priključne žice, da jih ne poškodujemo. Motorja obrnemo tako, da so žice in izhod motorja obrnjeni navzdol.
Nato na stranici montiramo nosilne stebričke v želeni postavitvi. Osnovno postavitev prikazuje slika, če pa vam ustreza drugače jih prestavite v želene luknje.
2.Pripravimo osnovno ploščo
Vstavimo drsno kroglo, tako da ostane zataknjena na sredinskem segmentu.
3.Stranici montiramo na osnovno ploščo
Stranici z montiranima motorjema in nosilnimi stebrički pričvrstimo na nosilno ploščo. Pri tem pazimo, da se zunanji robovi stranic in osnovne plošče ujemajo, kot prikazuje slika.
Na koncu montiramo še kolesa, tako da mehanski del izgleda:
